Płyta wiórowa do ogrzewania podłogowego – bez wylewki i bez stresu

Pięćdziesiąt milimetrów wylewki anhydrytowej, trzy tygodnie oczekiwania na wyschnięcie, a potem jeszcze czterdzieści kilogramów masy na metrze kwadratowym obciążającej strop. Tradycyjne ogrzewanie podłogowe w domu szkieletowym brzmi jak krok wstecz względem nowoczesnych systemów suchych. Na szczęście istnieje rozwiązanie, które łączy konstrukcję podłogi, izolację akustyczną i kanały grzewcze w jednym panelu bez betonu, bez długiego schnięcia, bez dramatu z ciężarem. W tym tekście znajdziesz parametry, które realnie wpływają na decyzję, instrukcję montażu pióro-wpust krok po kroku oraz szczerą listę sytuacji, w których ten system po prostu się nie sprawdzi.

• Ogrzewanie podłogowe na legarach bez wylewki kiedy to się opłaca
• Płyta P5 z kanałami na rurę 16 mm parametry i wytrzymałość
• Jak zamontować płytę wiórową pod ogrzewanie podłogowe krok po kroku
• Cienkie ogrzewanie podłogowe na drewnianej konstrukcji wady i ograniczenia
• Kompletny system warstw i kompatybilność wykończeń
• Nagrody, normy i społeczna wiarygodność systemu
• Częste pytania inwestorów i praktyczne odpowiedzi
• Studium przypadku: dom szkieletowy 120 m²

Ogrzewanie podłogowe na legarach bez wylewki kiedy to się opłaca

Sucha zabudowa podłogi ma sens wszędzie tam, gdzie strop nie udźwignie klasycznej wylewki albo gdzie harmonogram budowy nie pozwala czekać czterech tygodni na wyschnięcie jastrychu. W domach szkieletowych, na poddaszach adaptowanych z drewnianą belką stropową oraz w modernizacjach starych kamienic o wątpliwych stropach drewnianych masa 80-120 kg/m² zwykłej wylewki anhydrytowej bywa po prostu zakazana przez konstruktora.

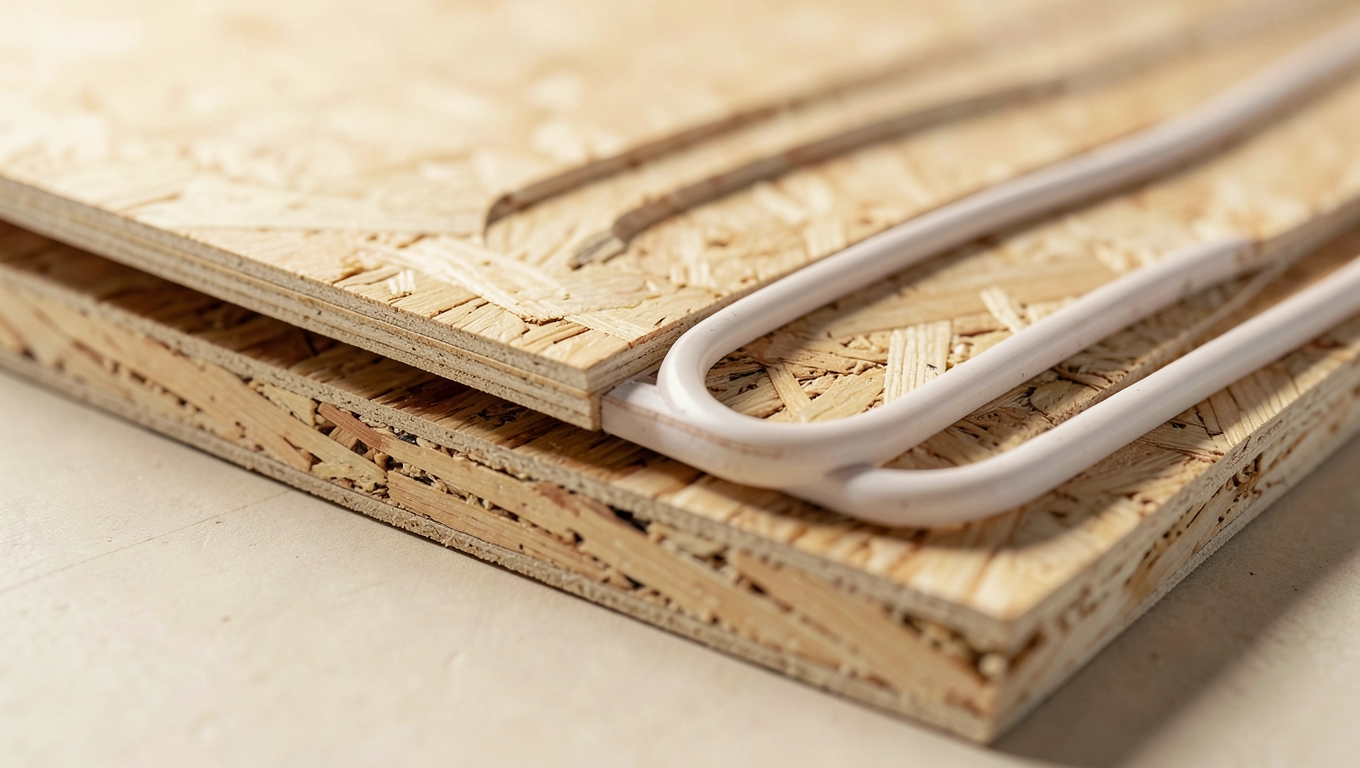

Rozwiązaniem problemu jest panel, który sam w sobie stanowi warstwę nośną, akustyczną i grzewczą jednocześnie. Panel 1800×600 mm z trasowanymi kanałami o szerokości 16 mm, w których osiada rura PE-Xc 16×2 mm, eliminuje osobną płytę OSB, osobną izolację i osobną wylewkę. To właśnie ta wielofunkcyjność przekłada się na realną oszczędność czasu i wysokości pomieszczenia zamiast 70-80 mm zabudowy tradycyjnej zostaje około 28-36 mm.

Drugim scenariuszem, w którym suchy system wygrywa, jest remont sezonowy. Właściciel starego domu, który chce wymienić samą podłogę w sierpniu, nie może sobie pozwolić na wyłączenie pomieszczenia z użytkowania na miesiąc. Suchy montaż oznacza, że tego samego dnia po ułożeniu warstwy kryjącej można kłaść wykończenie panele laminowane, deski warstwowe czy płytki na cienkowarstwowym kleju.

Płyta P5 z kanałami na rurę 16 mm parametry i wytrzymałość

Sama płyta wiórowa do ogrzewania podłogowego musi spełniać klasę P5 wg normy EN 312, czyli wytrzymywać podwyższoną wilgotność powietrza bez utraty nośności. To wymóg twardy, ponieważ w kanałach płynie woda grzewcza, a temperatura powierzchni panelu waha się od 18 do 28°C, co przy braku wentylacji mogłoby prowadzić do kondensacji. Klasa P5 gwarantuje wiązanie wewnętrzne na poziomie 0,35 N/mm² w stanie suchym oraz 0,11 N/mm² po teście wrzenia parametry zbadane w warunkach skrajnie wilgotnych.

Aluminium hartowane wprasowane w kanał pełni rolę dyfuzora cieplnego. Rura grzewcza sama z siebie przekazuje energię głównie przez konwekcję wody, a powierzchnia styku z drewnem jest zbyt mała, żeby oddać ciepło skutecznie. Warstwa aluminium zwiększa powierzchnię kontaktu kilkukrotnie, dzięki czemu temperatura na wierzchu panelu rozkłada się równomiernie bez charakterystycznych pasów zimna między rurami, które obserwuje się w systemach bez metalowego dyfuzora.

Reakcja na ogień klasy D-s2,d0 oznacza, że panel w warunkach pożaru nie wytwarza płonących kropli ani intensywnego dymu w ciągu pierwszych 600 sekund. To parametr wymagany przez Warunki Techniczne dla budynków mieszkalnych w kategorii podłóg na konstrukcji drewnianej. Emisja formaldehydu na poziomie E1 (≤8 mg/100 g masy płyty) spełnia wymóg klasy A+ dla pomieszczeń z pobytem stałym ludzi.

Dyfuzor aluminiowy fizyka działania

Przewodność cieplna aluminium wynosi około 237 W/(m·K), drewna wiórowego zaledwie 0,13-0,18 W/(m·K). Ta pięciotysięczna różnica nie jest przypadkowa metal przejmuje ciepło z rury i rozprowadza je wzdłuż kanału na odległość kilkunastu centymetrów. Dzięki temu odległość osi rur może wynosić 200 mm bez strat komfortu cieplnego pod stopami.

Jak zamontować płytę wiórową pod ogrzewanie podłogowe krok po kroku

Kluczowym etapem jest kontrola rozstawu legarów. Maksymalna dopuszczalna odległość między osiami to 400 mm, optymalna 300-350 mm. Przy większym rozstawie panel zaczyna uginać się sprężyście pod obciążeniem użytkowym, co w dłuższym okresie prowadzi do mikropęknięć w warstwie kryjącej i odspajania płytek. Rozstaw mierzy się od osi do osi, nie od krawędzi do krawędzi.

Same legary muszą leżeć w jednej płaszczyźnie z tolerancją ±2 mm na dwóch metrach. Nierówności koryguje się podkładkami kompensacyjnymi z tworzywa, nie klinami drewnianymi, bo te drugie pracują pod wpływem wilgoci i po pół roku zmieniają grubość. Przed ułożeniem paneli warto przebadać poziom laserem i oznaczyć górną krawędź legarów flamastrem na ścianie potem łatwiej kontrolować płaszczyznę.

Układ paneli w wiązaniu ceglanym

Panele łączą się na pióro-wpust i wymagają układania z przesunięciem poprzecznym minimum 300 mm, analogicznie do muru ceglanego. Zapobiega to powstawaniu ciągłych spoin poprzecznych, które w drewnianej podłodze zawsze stanowią słaby punkt. Pierwszy panel w narożniku mocuje się wkrętami do legarów przez krawędź późniejsze wpinają się tylko na pióro-wpust i ewentualnie leżą luzem, bo ich masa i tarcie własne wystarczają do stabilizacji.

Wpust wciska się młotkiem gumowym przez kawałek odpadowej płyty, żeby nie uszkodzić krawędzi. Siła uderzenia powinna być umiarkowana, bo zbyt mocne bicie rozłupuje wiórową strukturę pióra. Po ułożeniu pierwszego rzędu sprawdza się szczelinę dylatacyjną przy ścianie minimum 10 mm, kryta listwą przypodłogową.

Wciśnięcie rury i podłączenie do kolektora

Rurę PE-Xc 16×2 mm wciska się ręcznie lub stopą w kanał panelu bez użycia narzędzi, które mogłyby ją zarysować. Krzywizna rury w narożnikach nie powinna schodzić poniżej promienia 5× średnica zewnętrzna, czyli 80 mm ciaśniejszy łam prowadzi do naprężeń i mikropęknięć w warstwie aluminium dyfuzora. Pętle grzewcze prowadzi się w meandry lub ślimaki, tak żeby różnica temperatury zasilania i powrotu nie przekraczała 5°C to warunek uzyskania mocy 60-80 W/m² przy temperaturze podłogi 26-29°C.

Przewody zasilające i powrotne sprowadza się do kolektora umieszczonego poniżej poziomu podłogi najczęściej w szachcie instalacyjnym lub w warstwie sufitu podpiwniczenia. Takie usytuowanie eliminuje mostki termiczne przy przejściu przez ścianę i ułatwia odpowietrzanie układu. Każda pętla powinna mieć zawór regulacyjny na rozdzielaczu, bo bez niego nie da się zbalansować hydraulicznie obiegów o różnej długości.

Warstwa kryjąca minimalne grubości i sposób mocowania

Na wierzch paneli z wciśniętą rurą kładzie się warstwę kryjącą o grubości minimum 8 mm. W praktyce stosuje się trzy rozwiązania: Basic Panel (płyta gipsowo-włóknowa 10 mm), Basic Fiber (cienka włóknowa płyta cementowa) albo Baunorm Fibercement Board (płyta cementowo-włóknowa o zwiększonej twardości). Każda z nich rozkłada punktowe obciążenie meblami i chroni rurę przed przypadkowym przewierceniem.

Warstwa kleju do warstwy kryjącej nie może być gruba, bo wprowadza dodatkowy opór cieplny. Optymalna grubość zęba pacy to 6 mm, co po zupełnym rozprowadzeniu daje warstwę 2-3 mm. Grubsze klejenie opóźnia reakcję ogrzewania na zmianę temperatury nawet o 40 minut w systemach suchych, gdzie czas nagrzewania powinien wynosić 20-30 minut, taka zwłoka jest nieakceptowalna.

Cienkie ogrzewanie podłogowe na drewnianej konstrukcji wady i ograniczenia

Nie ma rozwiązań uniwersalnych. Suchy system z płytą wiórową P5 ma trzy grupy ograniczeń, które trzeba znać przed podjęciem decyzji. Pierwszą jest maksymalne obciążenie punktowe nóżka ciężkiej szafy bibliotecznej, regał z narzędziami czy wanną wolnostojącą mogą przekroczyć 200 kg na stopę kwadratową powierzchni styku, a to wartość bliska granicy wytrzymałości płyty na ściskanie w długim okresie.

Drugim ograniczeniem jest wykończenie. Panele winylowe klejone bezpośrednio do warstwy kryjącej wytrzymują do 27°C na powierzchni podłogi powyżej tej wartości klej termoplastyczny mięknie i powstaje trwałe wgniecenie. Dla parkietu litego z drewna liściastego (dąb, jesion, buk) bezpieczna granica to 26°C, a optymalna temperatura pracy 23-24°C. To ograniczenie wynika z fizyki higroskopijnej drewna, nie z jakości płyty po prostu drewno oddaje wilgoć i pęcznieje przy wyższej temperaturze, co prowadzi do wypaczania desek.

Trzecim ograniczeniem jest akustyka międzykondygnacyjna. Płyta wiórowa P5 o grubości 28 mm nie spełnia wymogu izolacyjności od dźwięków uderzeniowych L'nT,w ≤ 53 dB określonego w PN-B-02151-3 dla stropów między mieszkaniami. W budownictwie jednorodzinnym to zwykle nie przeszkadza, ale w segmencie bliźniaczym i szeregowym konieczne jest ułożenie dodatkowej warstwy elastycznej 20-30 mm wełny mineralnej między legarami co podnosi zabudowę o tę wartość.

Schemat decyzyjny: kiedy wybrać suchy system, kiedy wylewkę

Decyzja sprowadza się do trzech zmiennych: nośność stropu, termin realizacji, rodzaj wykończenia. Strop drewniany o nośności poniżej 250 kg/m², harmonogram krótszy niż trzy tygodnie i wykończenie panelami laminowanymi albo deską warstwową to kombinacja dla suchego systemu. Strop żelbetowy o pełnej nośności, brak presji czasowej i płytki ceramiczne o grubym kleju to wciąż domena wylewki anhydrytowej, która ma lepszą bezwładność cieplną.

Kompletny system warstw i kompatybilność wykończeń

Prawidłowo działający suchy system ogrzewania podłogowego składa się z pięciu warstw, z których każda pełni odrębną funkcję fizyczną. Na legarach opiera się folia paroizolacyjna o grubości 0,2 mm, która zapobiega migracji pary wodnej z pomieszczenia w głąb konstrukcji. Na niej leży płyta wiórowa do ogrzewania podłogowego z wprasowanymi kanałami aluminiowymi. W kanałach osadzona jest rura PE-Xc 16×2 mm. Nad panelem znajduje się warstwa kryjąca (Basic Panel, Basic Fiber lub Baunorm), a na samym wierzchu wykończenie.

Warstwa kryjąca musi być klejona lub mechanicznie mocowana do panelu grzewczego na całej powierzchni, nie punktowo. Brak ciągłego połączenia tworzy poduszkę powietrzną, która izoluje cieplnie wykończenie od dyfuzora aluminiowego skutek to różnica temperatury nawet 4°C między środkiem płyty a krawędzią pomieszczenia. Pacę zębatą prowadzi się pod kątem 45° do kanałów, żeby klej nie wciskał się w rowki i nie blokował rury.

Opór cieplny wykończenia w połączeniu z warstwą kryjącą nie powinien przekraczać 0,15 m²·K/W. Powyżej tej wartości moc grzewcza spada o 30-40%, a temperatura powierzchni podłogi przestaje osiągać komfortowe 24-26°C bez podnoszenia temperatury zasilania. W praktyce oznacza to rezygnację z grubego parkietu litego albo wybór drewna egzotycznego o niższym oporze cieplnym.

Checklist przed rozpoczęciem montażu

• Rozstaw legarów zmierzony i oznaczony na ścianie (maks. 400 mm)
• Płaszczyzna legarów sprawdzona laserem (odchyłka ≤2 mm na 2 m)
• Folia paroizolacyjna ułożona z zakładką 100 mm i sklejona
• Kolektor zamontowany i odpowietrzony przed wciśnięciem rur
• Próbne ciśnienie układu 6 bar przez 30 minut bez spadku
• Warstwa kryjąca dobrana do typu wykończenia
• Dylatacja obwodowa 10 mm zapewniona przy wszystkich ścianach

Nagrody, normy i społeczna wiarygodność systemu

Wybór systemu podłogowego to decyzja na 20-30 lat użytkowania, dlatego warto zwracać uwagę na niezależne wyróżnienia branżowe. Złoty Medal Międzynarodowych Targów Poznańskich to jedno z najstarszych i najbardziej rozpoznawalnych wyróżnień w polskim budownictwie Kapituła składa się z praktyków i naukowców, którzy oceniają innowacyjność, funkcjonalność i bezpieczeństwo zgłoszonych produktów.

Norma EN 312 dla płyt wiórowych definiuje siedem klas technicznych (P1-P7) w zależności od warunków użytkowania. Klasa P5, wymagana w tym systemie, jest przeznaczona do konstrukcji nośnych w środowisku wilgotnym obejmuje zarówno podłogi na legarach w pomieszczeniach mokrych, jak i elementy narażone na kondensację. Niższa klasa P3, często spotykana w tańszych panelach marketowych, nie zapewnia wystarczającego wiązania wewnętrznego po teście wrzenia.

Reakcja na ogień D-s2,d0 wg EN 13501-1 to klasyfikacja dopuszczająca zastosowanie w budynkach mieszkalnych kategorii ZL IV (jednorodzinne). Parametr s2 oznacza ograniczone wydzielanie dymu w pierwszych 600 sekundach, d0 brak płonących kropli. To ważne zwłaszcza w domach szkieletowych, gdzie wymagania przeciwpożarowe są bardziej rygorystyczne niż w tradycyjnym murowanym budownictwie.

Częste pytania inwestorów i praktyczne odpowiedzi

Czy panel z kanałami można ciąć? Tak, zwykłą piłą tarczową z twardym węglikiem, ale tylko w miejscach, gdzie nie przebiegają kanały aluminiowe. Przycinanie poprzeczne co 150-300 mm wymaga sfazowania krawędzi pilnikiem i wycięcia nowego pióra frezem palcowym dlatego lepiej planować układ z minimalną liczbą docinek.

Czy rurę da się wymienić po zalaniu? Tak, choć to pracochłonne. Trzeba zedrzeć warstwę kryjącą i wykończenie, wyciągnąć starą rurę szczypcami i wcisnąć nową w te same kanały. Aluminium dyfuzora nie ulega korozji w zamkniętym układzie z wodą demineralizowaną, więc kanały zachowują kształt na dziesięciolecia.

Jak dobrać moc pompy obiegowej? Przy spadku ciśnienia 2,5-3,5 kPa na pętli o długości 80-100 m i prędkości przepływu 0,3-0,4 m/s wystarczy pompa o parametrach 6 m³/h przy 30 kPa. Regulacja elektroniczna z modulacją obrotów obniża zużycie energii o 40-60% w stosunku do pomp stałoprędkościowych starszej generacji.

Czy system sprawdza się w pompie ciepła? Tak, pod warunkiem że temperatura zasilania nie przekracza 40°C. Suchy system z aluminium ma niższą bezwładność cieplną niż wylewka, więc reaguje na zmiany temperatury zewnętrznej w ciągu 25-35 minut kompensując powolną reakcję pompy ciepła. To ważna przewaga nad wylewką anhydrytową, która potrzebuje 3-4 godzin na dostosowanie się do warunków.

Studium przypadku: dom szkieletowy 120 m²

Realny projekt obejmował parterowy dom szkieletowy o powierzchni użytkowej 120 m² z podłogą na legarach świerkowych 60×200 mm w rozstawie 350 mm. Inwestor potrzebował ogrzewania podłogowego w salonie, kuchni i trzech sypialniach, ale strop drewniany miał nośność ograniczoną do 200 kg/m². Wylewka anhydrytowa o masie 100 kg/m² zajmowała cały zapas nośności, nie pozostawiając marginesu na meble i użytkowników.

Wybrano system suchy z płytą wiórową P5. Masa własna podłogi wyniosła 22 kg/m² ponad czterokrotnie mniej niż wariant klasyczny. Montaż 120 m² paneli trwał dwa dni robocze z jednym wykonawcą, wciśnięcie rur trzeci dzień, ułożenie warstwy kryjącej czwarty dzień. Łączny czas od rozpakowania pierwszej paczki do momentu, w którym można było kłaść panele laminowane, wyniósł pięć dni wobec czterech tygodni w przypadku wylewki anhydrytowej.

Po roku użytkowania zmierzono temperaturę podłogi w 24 punktach średnia 25,3°C, odchylenie standardowe 0,8°C. Koszt materiału wyniósł około 13 500 zł wobec 9 000 zł za materiał do wylewki anhydrytowej, ale oszczędność na czasie wykonawcy (8 dni krócej) i brak konieczności wzmacniania legarów zrównoważyły różnicę w bilansie całkowitym.

Źródła danych i normatywne

Parametry techniczne płyty wiórowej P5 zgodnie z normą PN-EN 312:2010 „Płyty wiórowe. Wymagania techniczne”. Klasyfikacja reakcji na ogień wg PN-EN 13501-1:2019 „Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków". Wymagania izolacyjności akustycznej wg PN-B-02151-3:2015 „Ochrona przed hałasem w budynkach. Izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna elementów budowlanych. Wymagania". Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (z późniejszymi zmianami).

Strona internetowa Polskiego Komitetu Normalizacyjnego: www.pkn.pl. Katalog nagród Złotego Medalu Międzynarodowych Targów Poznańskich: www.mtp.pl. Karta techniczna produktu oraz instrukcja montażu do pobrania u autoryzowanych dystrybutorów suchych systemów podłogowych.
